PREAMPLI 144 et 432 MHz
Préampli

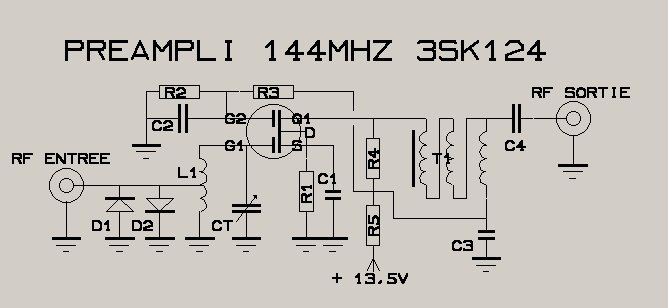

144 GaAs FET -3SK124- (KD9JQ)
-gain=24dB, NF=.65dB
| Q1= 3SK124 CT= 2-10pf D1,D2= 1N4148 T1= 5 tours trifilaires sur ferrite ref2843002302 C1, C4 = 1nF/25v chip R1=100 Ohms 100mw chip R2= 1200 Ohms 100mw chip R3= 1800 Ohms 100mw chip R4= 750 Ohms 100mw chip R5= 680 Ohms 100mw chip L1= 6.75 tours D6 - prise 1.5 tours par rapport à la masse. |
 CI = double face 4.5cmX2.5cm. |

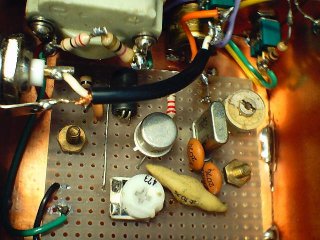

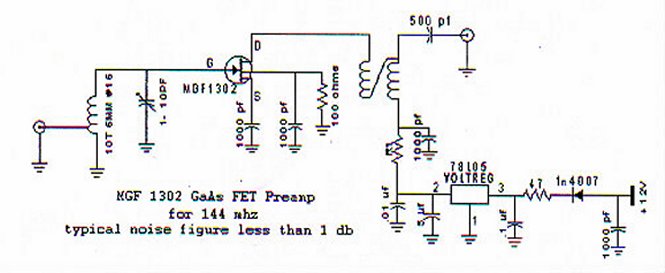

Préampli 144 GaAs FET -MGF1302-(W5UN)
|
la capa source 1nF est placée à 10mm de la source - le transfo de sortie est bifilaire, 12 tours 30 spires sur tore T37-0 - la valeur de R1 est déterminée pour un courant drain 12mA - le bobinage d'entrée est de 10 spires D16 avec prise à 3 spires de la masse - la capa d'entrée 1-10pF doit être de très bonne qualité (johannson ou équiv.) |

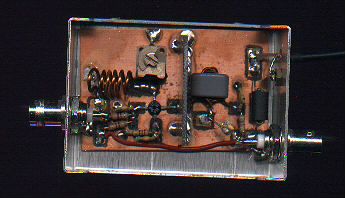

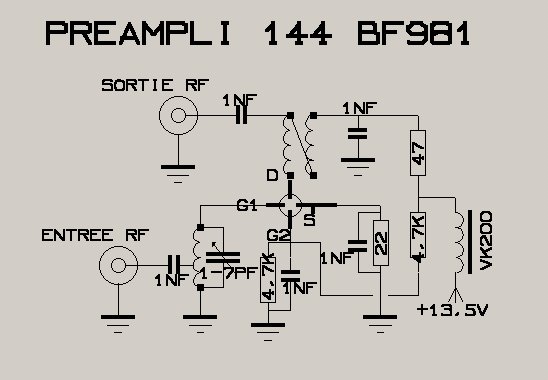

Préampli 144 - BF981-(F1AFZ)

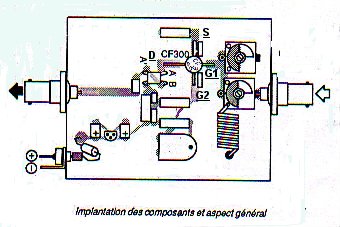

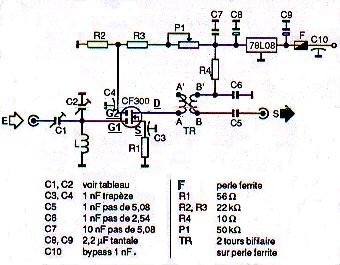

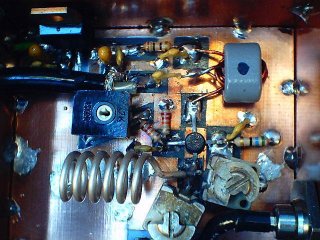

Préampli 28 - 50 - 144 - 432 -CF300 / BF988- (F6CER)
|
Ajuster P1 pour obtenir un courant de drain de 20 à 25 mA - C8 et C9 sont au tantale - L1 sera en fil argenté et TR en fil émaillé |
 Préampli VHF CF300 |

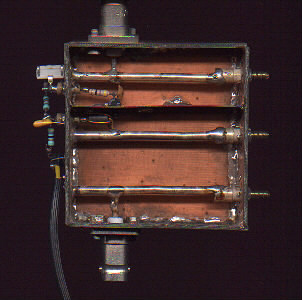

 Préampli UHF BF900 |

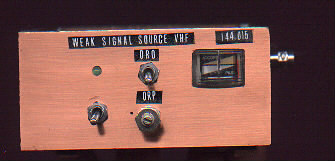

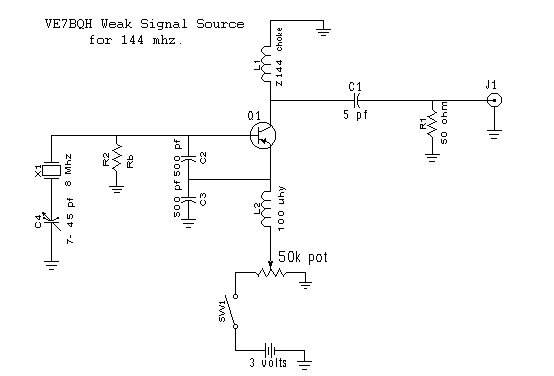

Générateur de très faible niveau pour réglage des préamplis:
|
-
Q1: transistor 2N4957 ou équivalent Pour
utiliser ce montage,il suffit de le raccorder à l'aide d'un cable
coaxial à la fiche antenne du TRX et de rechercher la fréquence
générée. |
 |
 |
 |
