La triode F6007 (Thomson) est la "grande soeur" de la célèbre 2C39.

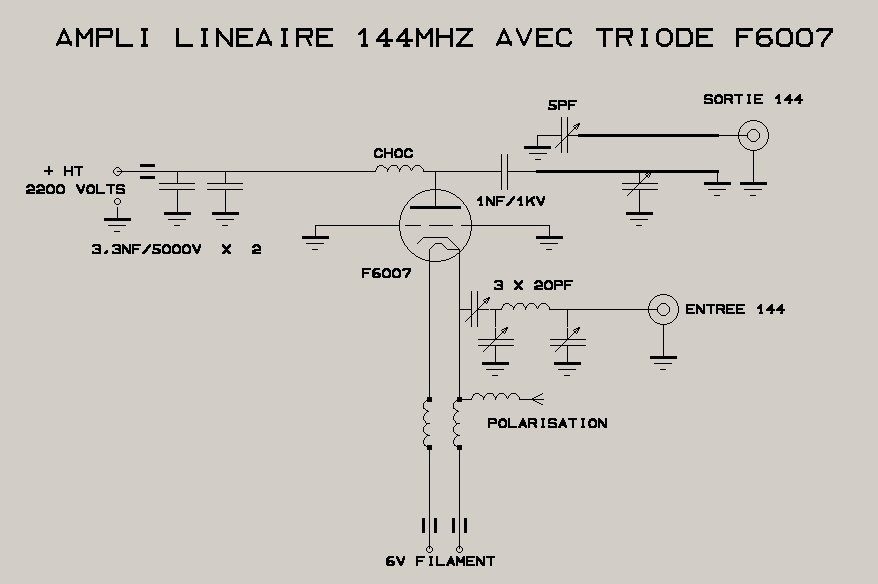

Elle est utilisée de la façon la plus simple avec grille à la masse pour réaliser un ampli linéaire VHF 144MHz.

La réalisation est simple et ne pose pas de problème mécanique particulier, si ce n'est d'être très prudent dans les manipulations lors des essais compte tenu de la tension d'anode de 2000v !!!!

Le montage est réalisé dans un boitier époxy double face faisant office de "cavité", le tube est fixé mécaniquement sur la cloison séparant le circuit d'entrée du circuit anode par 2 demi-lune maintenues pas plusieurs vis.

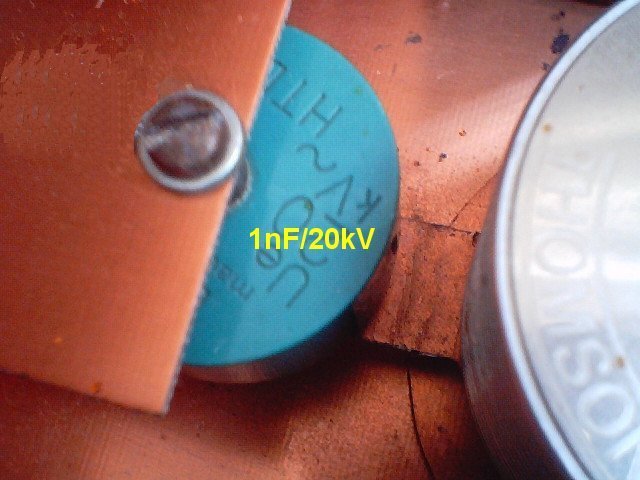

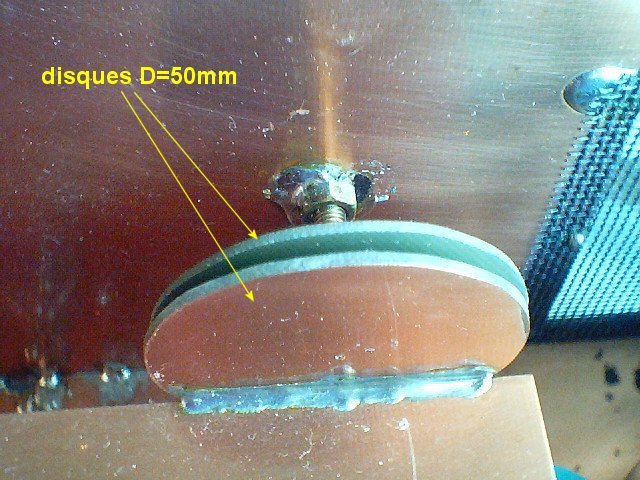

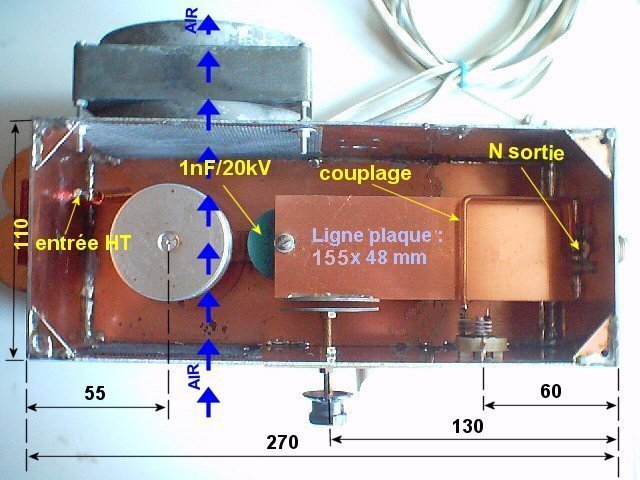

La ligne d'anode est constituée d'une plaque de cuivre de 204mm/48mm, soudée à la masse sur le boitier à l'une de ses extrémités, et raccordée à l'anode au travers d'une capa assiette de 1nF isolée à 20000v à l'autre extrémité; l'accord étant fait par un CV composé de 2 disques : 1 soudé sur la ligne et l'autre mobile (attention à l'isolement entre ces 2 disques).

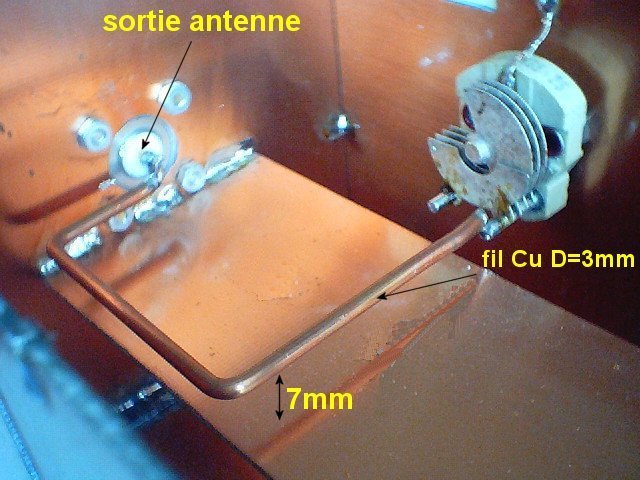

Le couplage de sortie antenne est réalisé en fil de cuivre de 3mm de diamètre et accordé par un CV à fort isolement de 5pF .
Le circuit d'entrée est constitué d'un circuit en "PI" accordé par 2 petits CV cloche 5/25pF, 4 spires D 8mm.

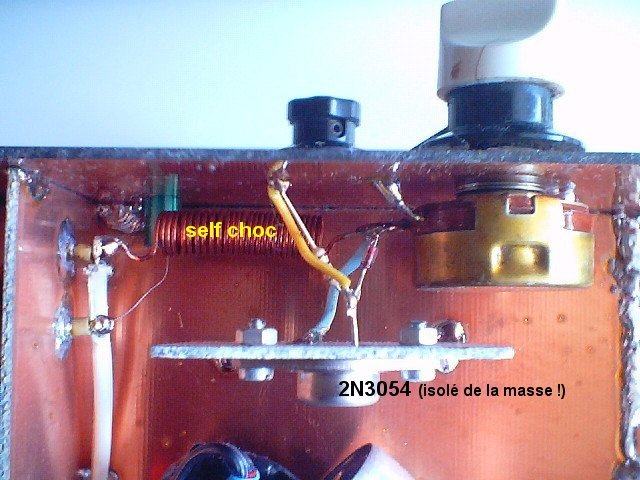

Le circuit de polarisation est identique à celui utilisé pour l'ampli 2C39.

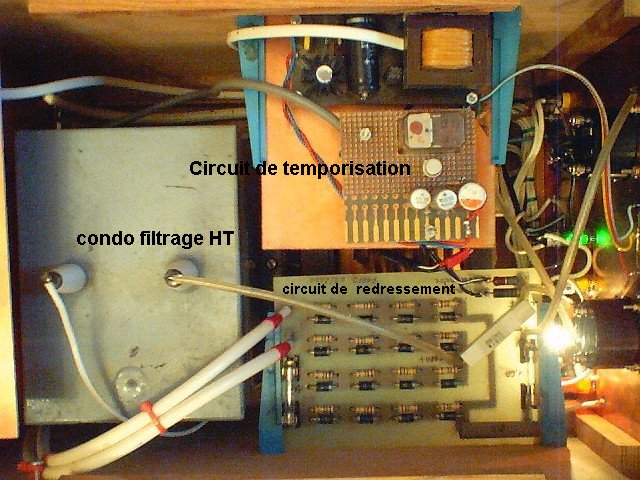

Bien respecter les 3mn de temporisation avant d'appliquer la HT.
S'assurer que le débit d'air du circuit de ventilation est suffisant pour bien refroidir le tube.

Conditions d'utilisation : HT = 2000v, P entrée = 40w, P sortie = 700w

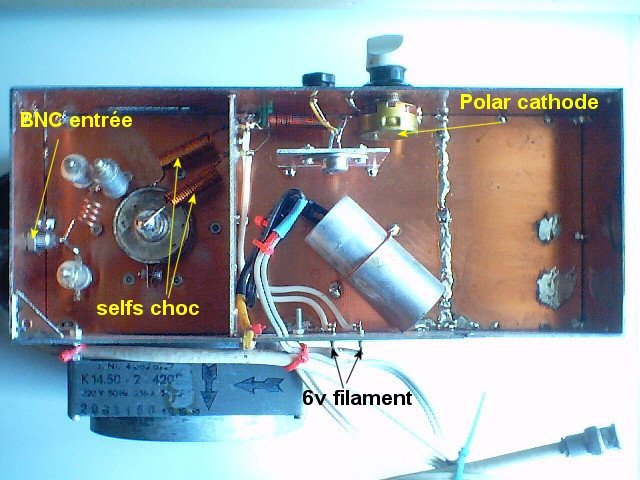

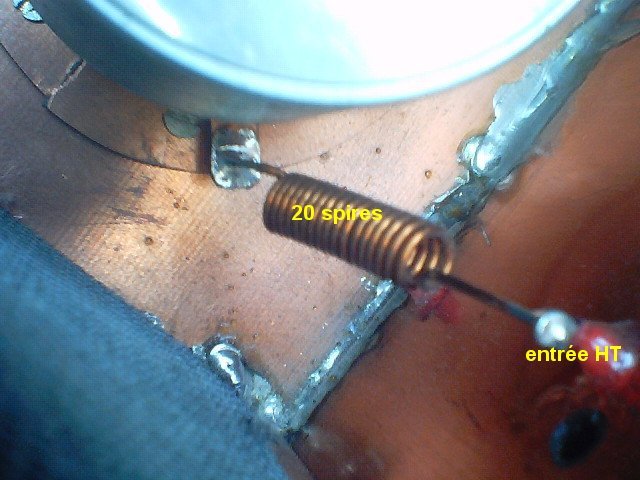

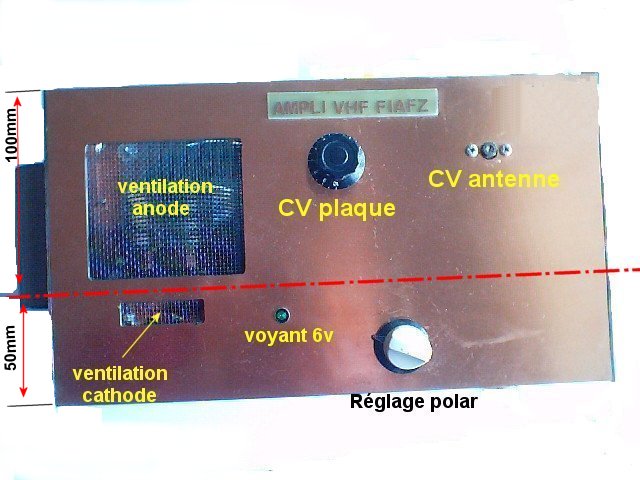

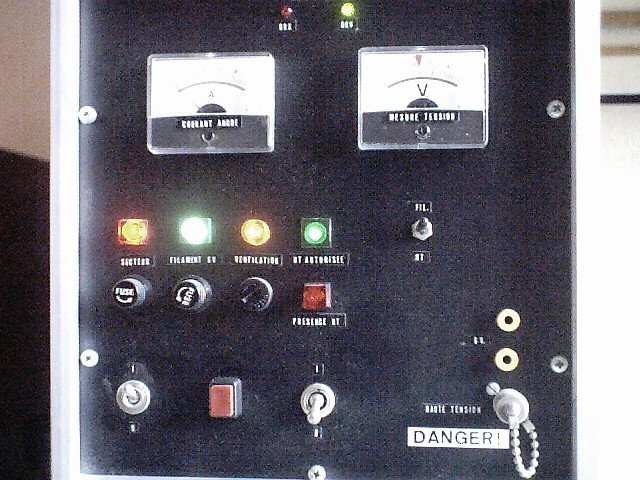

Les photos ci-dessous montre la réalisation de l'ensemble.
Cliquez sur les vignettes
